Mini-Gamma 碘化铯晶体传感器
下载产品规格书
产品描述

Mini-Gamma碘化铯晶体探测器采用4x4x8mm碘化铯晶体配合PIN光电二极管构建而成,与前置放大器封装在金属屏蔽盒内,形成外形尺寸为17x12x7mm的探测器模块,该模块可以集成到智能手环、手表或手机中,形成具有检测X/γ射线功的智能化数字产品。

Mini-Gamma碘化铯晶体探测器由三个焊盘对外构成电气连接,分别是信号端,电源端及接地端,其中:

信号:半高斯成形脉冲信号,其幅度与入射到晶体上的X/γ能量相关,在入射射线能量<1.2MeV的条件下,脉冲幅度与射线能量成线性关系。
电源:可采用2.0~5.5V电源,要求电源纹波尽量小,因为电源纹波会耦合到前置放大器中,产生额外的噪声。

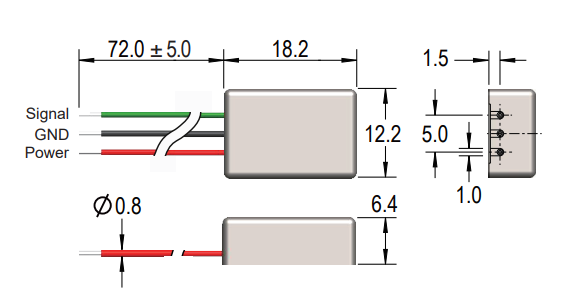

产品外观

性能指标

X/γ 能量检测范围 30 keV ~ 3 MeV
灵敏度 > 4000 计数/uSv
能量线性 1 mV/keV (E < 1.2 MeV)
剂量率测量上限 50 mRem/h
工作电压 2.0 V ~ 5.5 V
工作电流 < 200 μA @ 3.3 V
工作温度 -20℃ ~ 50℃
外形尺寸 17 x 12 x 7 mm
重量 约 1.5 克
静态输出偏置 850 mV ± 150 mV
接线 1-红色: 电源V+; 2-黑色: 电源V-或地; 3-绿色: 信号输出
